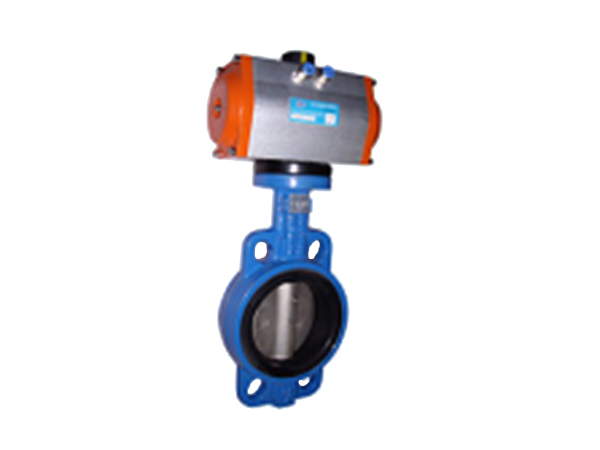

气动对夹式蝶阀

产品参数/ Product parameter

概述：

D671X气动蝶阀具有体积小、轻便宜人、性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。气动蝶阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

产品特点

1、气动蝶阀阀体只需最小的安装空间,任务原理容易牢靠。
2、气动蝶阀具有很大的流通性能，经过阀门的压力损失极小。
3、气动蝶阀具有十分明显的经济性，尤其是较大口径的蝶阀。
4、气动蝶阀的阀体配合规范的凸面管道法兰。
5、气动蝶阀近似等百分比的流量特性，可用于调节或开关式控制。
6、气动蝶阀特殊的阀座密封合适于介质较干净的液体和气体。

气动执行器

采用新型GTD系列或ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用AW型系列气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。

技术参数和性能

D671X气动蝶阀气动执行器技术参数		D671X气动蝶阀阀体参数
类型	双作用活塞式、弹簧复位式	公称通径	DN40～500mm
气源压力	双作用：2-8bar/单作用：4-8bar	公称压力	PN1.0、1.6MPa
输出力矩	双作用：4N·M～10560N·M	阀轴材质	碳钢、304/316/316L不锈钢
输出力矩	单作用：7N·M～2668N·M	阀体材质	球墨铸铁、碳钢、不锈钢
工作温度	常温型：-20℃～80℃（丁腈橡胶O型圈）	阀板材质	球墨铸铁、304/316/316L不锈钢、尼龙
工作温度	高温型：-20℃～160℃（氟橡胶O型圈）	阀座密封	EPDM、NBR、耐磨橡胶
动作范围	0～90°±5°	结构形式	中线型、无销型
接口螺纹	GTD40～GTD83 G1/8″	温度	EPDM≤80℃；NBR≤68℃
接口螺纹	GTD110～GTD350/ATD50～200 G1/4″	适用介质	水、空气、天然气
阀位信号	定位器：4～20mA/回信器：全开全关信号	特点	用途广、整体造价低、流量大、流阻小

外形尺寸

公称通径DN	A	B	C	D	E	执行器型号
压力	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6	（仅供参考）
40	140	282	63	60	32	GTD-63
50	140	286	63	60	43	GTD-63
65	140	295	70	60	46	GTD-63
80	171	300	89	63	46	GTD-75
100	186	350	106	65	52	GTD-83
125	207	392	120	65	56	GTD-90
150	254	430	132	90	56	GTD-110
200	296	443	164	103	60	GTD-127
250	296	491	200	103	68	GTD-127
300	384	565	238	118	78	GTD-160
350	501	650	280	128	78	GTD-190
400	533	703	302	135	102	GTD-210
450	589	811	335	159	114	GTD-255
500	638	895	360	196	127	GTD-300

附件选项

根据不同控制和要求可选择下列附件：
回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。
电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
三联件：可对气源稳压、过滤、气缸加润滑油。
手轮机构：转动手轮机构，可实现手动开、关阀。
电气定位器：输入4～20mA信号,实现阀门调节功能。

订货说明

1、气动执行器类型：双作用、单作用
2、介质类型、温度、压力
3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构
