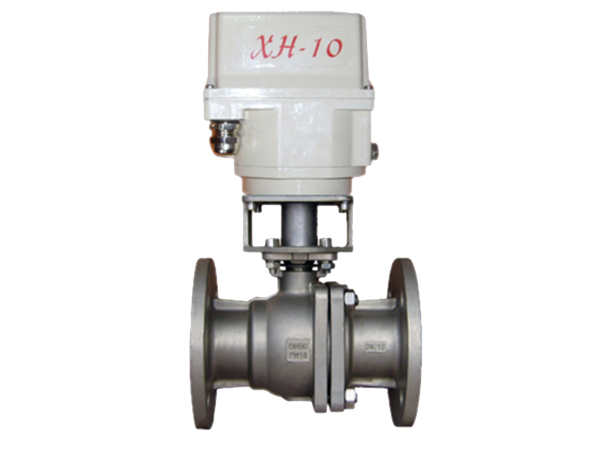

不锈钢电动法兰球阀

产品参数/ Product parameter

概述：

Q941F电动高压球阀阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。电动高压球阀按其密封性能可分软密封阀座及金属密封阀座。软密封阀座适用于温度≤180°的场合，金属硬密封阀座适用于温度≤425°的场合。电动高压球阀通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

产品特点

1、流体阻力小，电动高压球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、电动高压球阀装有止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且电动高压球阀的密封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故电动高压球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。

技术参数和性能

SDV系列电动高压球阀执行器技术参数		Q941F电动高压球阀阀体参数
电源	AC110、220、380V/DC24、220V	公称通径	DN15～200mm
输出力矩	50N·M～2000N·M	公称压力	4.0/6.4/10.0Mpa
任选功能	开关型、触点型、开度信号、智能型	阀轴材质	不锈钢
动作范围	0～90°±5°	阀体材质	碳钢、304/316/316L不锈钢
动作时间	15秒/30秒/60秒	球体材质	304/316/316L不锈钢
环境温度	-30°～60°	阀座密封	PTFE、PPL、金属密封
手动操作	附带手柄操作	温度	PTFE≤180℃、PPL≤350℃、金属密封≤450℃
限位	电气、机械二重限位	适用介质	水、石油、粘性流体、浆料、强氧化性介质等
防护等级	IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)	适用介质	水、石油、粘性流体、浆料、强氧化性介质等
输入信号	0-10，1-5VDC/4-20mA(智能型)	特点	连线简单，结构紧凑、阻力小、动作稳定

PN4.0Mpa外形尺寸

公称通径DN	L	L1	H	D	D1	额定功率	额定电流
15	130	155	245	95	65	15W	0.2A
20	140	155	251	105	75	15W	0.2A
25	150	155	258	115	85	15W	0.2A
32	180	208	282	140	100	25W	0.5A
40	200	208	302	150	110	25W	0.5A
50	220	256	335	165	125	50W	0.8A
65	250	256	345	185	145	50W	0.8A
80	280	256	381	200	160	90W	1.0A
100	320	288	454	235	190	120W	1.2A
125	400	288	474	270	220	120W	1.2A
150	400	288	510	300	250	150W	1.2A

PN6.4Mpa外形尺寸

公称通径DN	L	L1	H	D	D1	额定功率	额定电流
15	165	155	245	105	75	15W	0.2A
20	190	155	251	130	90	15W	0.2A
25	216	155	258	140	100	15W	0.2A
32	229	208	282	155	110	25W	0.5A
40	241	208	302	170	125	25W	0.5A
50	292	256	335	180	135	50W	0.8A
65	330	256	345	205	160	50W	0.8A
80	356	256	381	215	170	90W	1.0A
100	432	288	454	250	200	120W	1.2A
125	508	288	474	295	240	120W	1.2A
150	559	288	510	345	280	150W	1.2A

PN10.0Mpa外形尺寸

公称通径DN	L	L1	H	D	D1	额定功率	额定电流
15	165	155	245	105	75	15W	0.2A
20	190	155	251	130	90	15W	0.2A
25	216	208	258	140	100	25W	0.5A
32	229	208	282	155	110	25W	0.5A
40	241	256	302	170	125	50W	0.8A
50	292	256	335	195	145	50W	0.8A
65	330	256	345	220	170	90W	1.0A
80	356	288	381	230	180	120W	1.2A
100	432	288	454	265	210	150W	1.2A
125	508	288	474	315	250	150W	1.2A
150	559	288	510	350	290	150W	1.2A

订货说明

1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V

注意事项:

1：请务必接对电源相序，以免阀门或执行器损坏。
2：通电时禁止手动操作。
3：户外使用时最好给电动执行器外加防护盖子，防止老化。
4：开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。
5：请不要安装在易爆气体周围，如需防爆订货时请说明。
6：请确定输入电压和配线接点是否正确。
7：禁止超负荷使用电动执行器。
