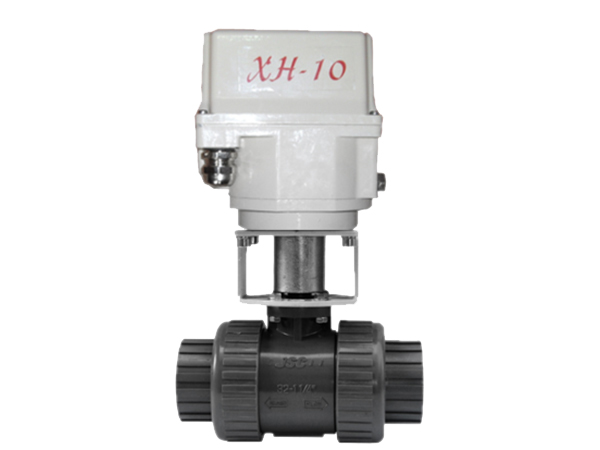

电动UPVC塑料球阀

产品参数/ Product parameter

概述：
UQ921F电动UPVC球阀又叫电动塑料球阀，采用双由令承插连接，不须使用特殊工具即可快速装配，具有结构紧凑、耐磨损、容易拆卸、方便检修、维护简单易行等优点。电动UPVC球阀阀体材质卫生无毒、耐腐蚀性强、重量轻、应用范围广，例如：纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。
产品特点
1、电动UPVC球阀采用双向双由令球阀，可同时当由令及阀门使用，可在前段设备管路不必停工的状态下，关闭球阀，卸下由令，进行后段工程维修。
2、电动UPVC球阀阀体具有优良的耐化学腐蚀性能，在由令端有FPM或EPDM "O"环，配合PTFE垫座之使用，能防止多数化学物质之腐蚀。
3、电动UPVC球阀垫座松紧可做适度调整。管壁平洁光滑，输送流体时具有较小的磨擦阻力和附着力。
4、电动UPVC球阀阻燃性能为自熄性。低热传导性能，约为钢材的1/200。重量轻，相当于钢管1/5，铜管的1/6。
5、电动UPVC球阀介质中重离子含量达超纯水标准，卫生指标符合国家卫生标准要求。
6、电动UPVC球阀优异的耐老化和抗紫外线性能，使正常使用寿命比其它管道系统均有很大的延长。

技术参数和性能

SDV系列电动UPVC球阀执行器技术参数		Q921F电动UPVC球阀阀体参数
电源	AC110、220、380V/DC24、220V	公称通径	DN15～100mm
输出力矩	50N·M～2000N·M	公称压力	PN1.0MPa
任选功能	开关型、触点型、开度信号、智能调节型	阀轴材质	UPVC、CPVC、PP、PVDF、ABS
动作范围	0～90°±5°	阀体材质	UPVC、CPVC、PP、PVDF、ABS
动作时间	15秒/30秒/60秒	球体材质	UPVC、CPVC、PP、PVDF、ABS
环境温度	-30°～60°	阀座密封	PTFE
手动操作	附带手柄操作	温度	0℃-+60℃
限位	电气、机械二重限位	结构型式	双油令、法兰
防护等级	IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)	适用介质	食品工业、石化和与PVC相匹配的各种流体
输入信号	0-10，1-5VDC/4-20mA(智能调节型)	特点	结构紧凑、体积小、重量轻、安装方便

外形尺寸

公称通径DN		15	20	25	32	40	50	65	80	100
CNS	D1	22.4	26.4	34.5	42.5	48.6	60.6	76.7	89.7	115
CNS	D	31	37	44	54	65	79	92	108	146
ANSI	D1	21.54	26.87	33.65	42.42	48.56	60.63	73.38	89.31	114.76
ANSI	D	31	37	44	54	65	79	92	108	146
DIN	D1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
DIN	D	31	37	44	54	65	79	92	108	146
JIS	D1	22.3	26.3	32.33	38.43	48.46	60.56	76.6	89.6	114.7
JIS	D	31	37	44	54	65	79	92	108	146
L		112	132	144	167	172	206	273	303	333
L1		88	88	155	155	155	208	208	256	256
H		136.5	141.5	213	221	229	246	256	304	335
额定功率		5W	5W	15W	15W	15W	25W	25W	50W	50W
额定电流		0.01A	0.01A	0.2A	0.2A	0.2A	0.5A	0.5A	0.8A	0.8A
重量		1KG	1.1KG	3.5KG	3.8KG	4.15KG	6.6KG	7.3KG	12.2KG	14.8KG

订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V

注意事项:
1：请务必接对电源相序，以免阀门或执行器损坏。
2：通电时禁止手动操作。
3：户外使用时最好给电动执行器外加防护盖子，防止老化。
4：开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。
5：请不要安装在易爆气体周围，如需防爆订货时请说明。
6：请确定输入电压和配线接点是否正确。
7：禁止超负荷使用电动执行器。
